Mô tả Sản phẩm

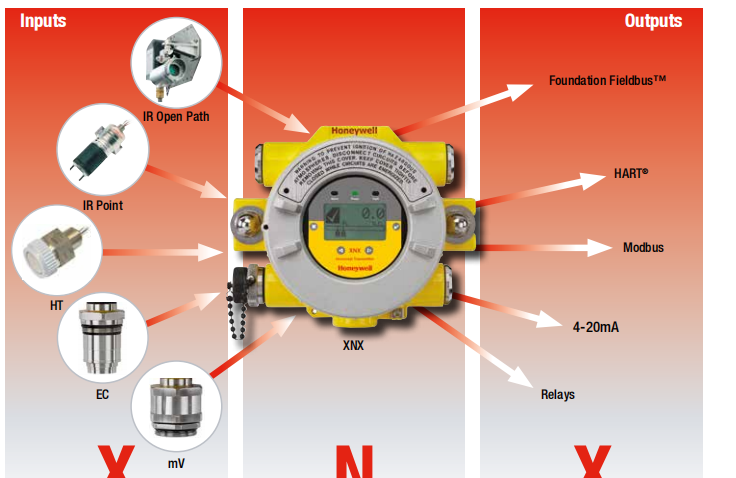

XNX là bộ truyền dẫn cực kỳ linh hoạt có thể được cấu hình để chấp nhận

tín hiệu đầu vào từ bất kỳ công nghệ cảm biến khí nào.

nó cũng có thể được cấu hình để cung cấp một loạt các tín hiệu đầu ra tiêu chuẩn

trong ngành. Điều này cho phép người dùng chỉ cần sử dụng một loại giao diện duy nhất

để đáp ứng mọi nhu cầu phát hiện khí của họ, ngay cả khi sử dụng nhiều loại cảm biến khác nhau,

để giải quyết hiệu quả nhất các ứng dụng phát hiện khí tại chỗ.

Các hệ thống phát hiện khí hiệu quả nhất thường sử dụng nhiều công nghệ phát hiện

khác nhau bao gồm thiết bị phát hiện cháy lan (cả loại xúc tác và loại hồng ngoại),

thiết bị phát hiện điện hóa độc hại và oxy, cũng như thiết bị phát hiện hồng ngoại đường dài.

XNX cung cấp một giao diện bộ phát chung cho tất cả các thiết bị này và có thể được cấu hình để

cung cấp đầu ra tín hiệu theo tiêu chuẩn ngành nhằm đáp ứng yêu cầu riêng biệt của từng

ứng dụng hoặc tiêu chuẩn ưa thích tại địa điểm cụ thể. Nếu tiêu chuẩn đầu ra tại địa điểm thay đổi, XNX có thể

được cấu hình lại để cung cấp đầu ra mới theo yêu cầu. XNX cũng đã được thiết kế để phù hợp với tương lai

bằng cách cho phép lắp đặt các mô-đun đầu ra khác khi các tiêu chuẩn đầu ra mới được

phát triển và áp dụng trong ngành.

Việc sử dụng một nền tảng bộ phát chung cho tất cả các máy dò khí mang lại nhiều

lợi ích hơn nữa. Các công cụ và phương pháp lắp đặt chung giúp đơn giản hóa quy trình và giảm chi phí

lắp đặt. Giao diện người dùng chung giúp vận hành dễ học hơn và thuận tiện hơn khi sử dụng,

từ đó giảm thời gian đào tạo cũng như giảm khả năng xảy ra lỗi

về việc diễn giải sai thông điệp hoặc thay đổi sai cài đặt. Phụ tùng phổ biến

cũng đồng nghĩa với mức tồn kho phụ tùng bảo trì thấp hơn và chi phí thấp hơn cho tất cả các thiết bị dò tìm.

XNX cho phép bạn áp dụng công nghệ phát hiện khí phù hợp nhất cho mỗi

ứng dụng, chuẩn hóa giao diện cho các thiết bị dò tìm đó và có tính linh hoạt để cung cấp

các tín hiệu đầu ra cần thiết. Với XNX, câu trả lời luôn là có.

Mô tả Sản phẩm

Danh mục	Chi tiết
Bộ chuyển đổi XXN
Sử dụng	Bộ chuyển đổi đa năng có thông số kỹ thuật cao dùng chung với nhiều loại thiết bị dò khí tại chỗ hoặc từ xa của Honeywell Analytics để phát hiện các mối nguy hiểm do khí dễ cháy, khí độc và khí oxy. Phù hợp để sử dụng trong khu vực nguy hiểm Zone 1 và 2 cũng như Zone 21 và 22, và các khu vực phân vùng Class I và II theo tiêu chuẩn Bắc Mỹ loại 1 hoặc 2.
Cấu trúc
Vật liệu	Vỏ ngoài: Hợp kim nhôm sơn phủ tại chỗ trong 5 phút hoặc thép không gỉ 316
Trọng lượng (khoảng)	Hợp kim nhôm: 2,8kg (6,2lb); Thép không gỉ 316: 5kg (11lb)
Lắp đặt	Lắp bề mặt thông qua các chốt gắn tích hợp. Bộ phụ kiện lắp ống tùy chọn phù hợp với ống từ 100mm đến 150mm (4" đến 6"). Giá đỡ trần tùy chọn
Cổng kết nối	5 cổng kết nối có thể cấu hình: 2 x 3/4" NPT đầu vào dưới dạng M25 cho phiên bản ATEX/IECEx hoặc 3/4" NPT cho phiên bản được chứng nhận UL/CSA
Kích thước	160mm x 197mm x 114mm (6,3" x 7,8" x 4,5")
Môi trường
Xếp hạng IP	IP66 theo tiêu chuẩn EN60529; NEMA 4X
Nhiệt độ hoạt động	- 40°C đến + 65°C (- 40°F đến + 149°F)
Độ ẩm hoạt động	0 - 99%RH không ngưng tụ
Áp suất hoạt động	90 - 110kPa
Điều kiện lưu trữ	- 40°C đến + 70°C (- 40°F đến 158°F); 0 - 99% không ngưng tụ
Máy điện
Phạm vi điện áp đầu vào	Phiên bản EC và mV: 16 đến 30Vdc; Phiên bản R: 18 đến 32Vdc (định mức 24Vdc)
Công suất tiêu thụ tối đa	XXN (EC): Chất xúc tác: 6,2 wattXXN (mV): Chất xúc tác hoặc IR: 6,5 wattXXN R với Searchpoint Optima Plus: 9,7 wattXXN với Bộ thu Searchline Excel: 13,2 watt
Đầu ra hiện tại	Cấu hình hoàn toàn có thể cách ly 4 - 20mA & đầu ra HART®; nhiều chế độ hoạt động nguồn dòng và điện áp cách ly (hỗ trợ giao thức HART® 6.0)
cài đặt đầu ra tín hiệu 4 - 20mA	30,00 ± 0,15mA: Lỗi4,0 mA: Dải tối thiểu20,0 mA: Toàn thang đo2,0 mA đến 4,0 mA (2,0mA - 17mA): Đo khí bình thườngDải toàn thang cho các trạng thái Inhibit, Cảnh báo, Beam Blocked và Tín hiệu thấp là từ 1 đến 4mA. Đối với trường hợp vượt quá dải đo, dải là từ 20 đến 22mA
độ chính xác tín hiệu 4 - 20mA	± 1% của đầu ra thang đo
Các chức năng được hỗ trợ bởi HART®	Chỉ số khíGas tên và đơn vị đoLối tín hiệu 4 - 20mAMô tả tổng quan/phân tíchThông tin lắp đặtXử lý sự cốBắt buộc đầu ra 4 - 20mACác thông tin chi tiết về cảm biến bao gồm:Mức tín hiệu phát quangDự trữ động (chỉ dành cho Searchline Excel)Chỉ số thôĐiện áp cấp 24VNhiệt độTrạng thái hiệu chuẩn và cấu hìnhCác thông tin lỗi và cảnh báo chi tiếtLịch sử lỗi và báo độngHiệu chuẩn điểm không
Thiết bị đầu cuối	Kiểu nắp cắm có vít giữ dây, đường kính dây từ 0.5mm² đến 2.5mm² (khoảng từ 20AWG đến 14AWG)
Chứng nhận
Châu Âu	ATEX: Ⅱ(2)G [ia] ⅡC Ex nA ⅡC T4/T6 Gb; Ⅱ(2)D [ib] ⅡIC T85/T150 Db
Quốc tế	IECEx: Ⅱ(2)G [ia] ⅡC Ex nA ⅡC T4/T6 Gb; Ⅱ(2)D [ib] ⅡIC T85/T150 Db
Bắc Mỹ	UL: Class I, Div 1, Nhóm B, C và D; Class 1, Div 1, Nhóm F & G / Class I, Vùng 1 Nhóm IB + H2; Class II, Vùng 20 & 21FM: AEx [ia] ⅡC [ib] ⅡC + 12 đến + 40°C; T5 và ≤ 85°C
Canadian	CSA: Class I, Div 1, Nhóm B, C và D; Class 1, Div 1, Nhóm F & G / Class I, Vùng 1 Nhóm IB + H2
EMC	EN60728 - 1:2006; EN61000 - 4 - 2:2007
Hiệu suất	Châu Âu – ATEX, EN50454, EN50140, EN50270:2010, EN51398, EN60706 - 39 - 1Bắc Mỹ – UL 913; UL 1203; CSA 22.2 No. 152IEC61508 (Đánh giá SIL, SIL 2, ECEx ZD 005
Cổng HART® cục bộ (Tùy chọn)
Mô tả	Cung cấp các kết nối có thể truy cập từ bên ngoài đến bộ truyền tín hiệu XXN để cho phép kết nối "nóng" với thiết bị cấu hình cầm tay HCF275/HART® hoặc tương đương
Lắp đặt	Lắp đặt tại một trong các cổng cáp của bộ truyền tín hiệu XXN. Tùy chọn này có thể được lắp đặt tại nhà máy hoặc tại hiện trường bởi kỹ thuật viên dịch vụ có trình độ chuyên môn
Bảo vệ môi trường	IP66 được bảo vệ bằng nắp đậy theo tiêu chuẩn EN60529 khi không sử dụng
Mô-đun rơ-le (Tùy chọn)
Mô tả	Cung cấp ba ngõ ra rơ-le có thể cấu hình hoàn toàn, có thể được kích hoạt dựa trên mức khí hiện tại và/hoặc trạng thái của bộ truyền tín hiệu. Cung cấp 2 ngõ ra báo động SPCO và 1 ngõ ra sự cố SPCO. Có chức năng giữ (latching) và không giữ (non-latching) có thể đặt lại bằng tay (tùy chọn "non-latching")
Đánh giá	Tối đa 24VAC/24VDC, tổng dòng 5A trên mô-đun hiển thị; 5A (10mA mỗi tải cảm ứng)
Lắp đặt	Tùy chọn này có thể được lắp đặt tại nhà máy hoặc mô-đun hiển thị hoặc tại hiện trường bởi kỹ thuật viên dịch vụ có trình độ chuyên môn
